Control Valve 관련 정리 (개인메모)

1. Flow Rate가 동일한 경우 동일한 Valve의 동일한 Opening을 통과하면, Inlet pressure의 크기에 관계없이 DP는 동일함. 즉, Inlet pressure의 크기는 DP에 영향을 미치지 않음.

2. Control Valve를 통해 Fluid에 영향을 주고자 하는 요소는 DP임.
Valve Opening에 따라  Downstream 유량이 달라지며, 차츰 Upstream 유량까지 영향을 미침.

(Flow 측정을 Valve upstream에서 가능한 이유)

3. 유량이 크면 동일한 목적지에 도달하기 위한 Valve Outlet Pressure가 상대적으로 높아야 함. 유량이 크면 Velocity가 높아서 배관과의 마찰로 인해 잃는 Pressure(에너지)가 많아짐. 때문에 Max Flow Rate일때 DP가 작아야함.

4. 각 Flow Rate에서의 DP값은 Valve에서 걸어줘야 하는(소모해줘야하는?) 값임.

5. Cv가 Valve 용량인 이유는 유량이 동일하더라도 DP가 낮으면 Valve가 커져야 하기 때문에 용량(크기?)이 커져야하기 때문.

6. 동일 유량에 상대적으로 낮은 DP를 cover하기 위해서는 Globe type보다는 Butterfly type이 유리함. Globe valve는 구조상 DP가 많이 걸리도록 돼있음.

7. Flow의 종착점에서부터 hydro 계산을 하여, 유량에 따른 Valve Outlet Pressure를 구함.

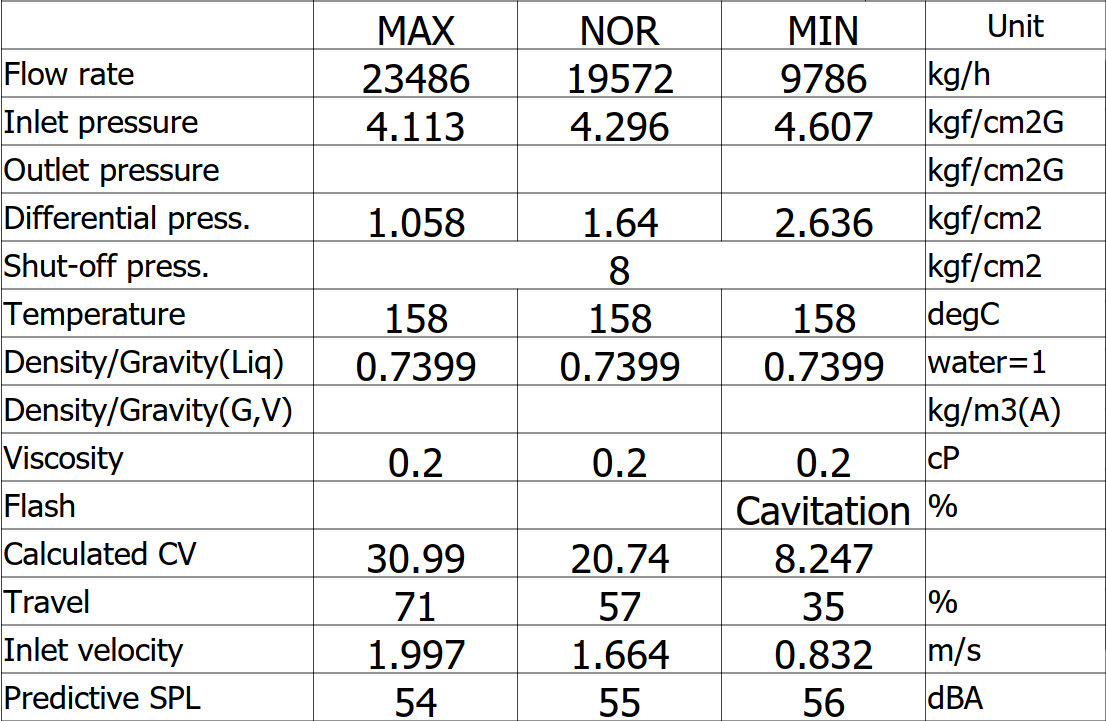

Opening 71%일때 23486 kg/h의 유량이 흐르며, 이때 Valve에 걸리는 DP는 1.058 kg/cm2임.

Valve가 작게 Sizing된다면 동일 Opening에서 DP가 많이 걸리게되며, 종착점까지 필요한 Pressure가 부족하므로, 해당 Pressure로 끝 지점에 도달할수있는 만큼의 유량으로 줄어들게됨.

35%->71%로 Opening을 조절시 Valve Outlet Pressure가 높아짐으로써 유량이 증가하게 됨.

Valve Outlet Pressure가 높을수록 많은 유량을 종착점에 도착할수 있게 만듦.
